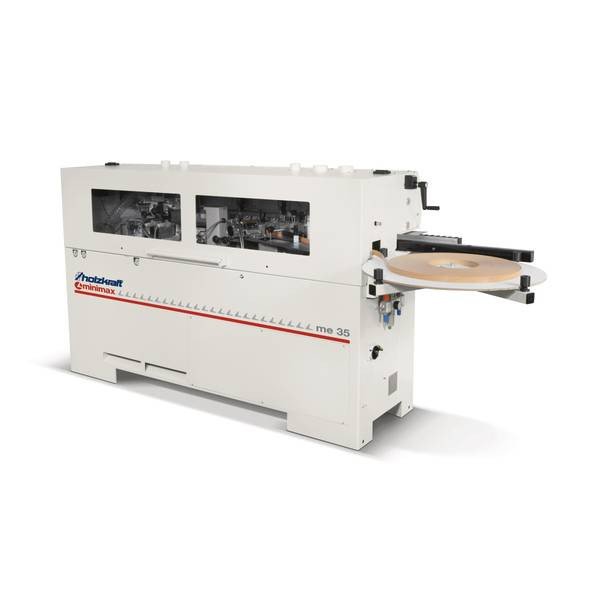

Okleiniarka wąskich płaszczyzn ME 35TN

HOLZKRAFT ME 35 TN – Okleiniarka wąskich płaszczyzn automatycznym nakładaniem kleju i agregatem wstępnego frezowania..

Konfiguracja podstawowa:

Panel sterujący

Panel sterujący umieszczony jest na wejściu maszyny ergonomicznie na wysokości oczu – wygodnie dla operatora. Panel umożliwia szybkie i łatwe sterowanie maszyną. Podstawowe funkcje umożliwiają programowanie temperatury roboczej, wybór rodzaju obrzeża, załączanie agregatu frezu wstępnegp, obcinającego, frezującego, polerek a także start posuwu. Na pulpicie znajduje się wyłącznik bezpieczeństwa.

Agregat frezowania wstępnego

Dwie głowice frezujące z diamentowymi nożami zapewniają krawędź płyty idealnie gładką bez wyrw i śladów pozostawionych przez agregat podcinacza. Grubość zbioru regulowana w zakresie 0,5 / 1 / 1,5 / 2 mm. Agregat napędzany jest silnikiem o mocy 2,2 kW. Głowice obracją się przecibieżnie zapewniając łagodny efekt wejścia i wyjścia w krawędź płyty.

Zespół klejowy

Klej jest szybko i równomiernie rozgrzewany poprzez grzałki, które znajdują się zarówno w zasobniku kleju, jak też w samym wałku nanoszącym Zespół dociskowy 2 metalowe sprężynowane rolki optymalnie dociskają obrzeże do krawędzi płyty. Siłą docisku jest regulowana za pomocą pokrętła. Wykonane z metalu. Szybciej odprowadzają ciepło powodując szybsze stygnięcie spoiny klejowej.

Agregat obcinający.

Piłkowy agregat obcinający z tarczą o średnicy 125 mm. Napędzany jest za pomocą silnika o mocy 0,19 kW. Solidna żeliwna konstrukcja obudowy agregatu, precyzyjne prowadnice ślizgowe gwarantują powtarzalność cięć oraz wysoką precyzję przy docinaniu pod kątem 90°. Opcjonalnie dostępny również z funkcją cięcia z promieniem R2 mm. Funkcja promienia uruchamiana jest z pulpitu sterującego

Agregat frezujący nadmiar obrzeża.

Agregat frezujący wyposażony jest w kopiały ślizgowe pionowe oraz poziome. Kopiały są chromowane. Dzięki zastosowanym sprężyną kopiały „poddają się” i dostosowują do grubości formatki. W ten sposób unika się powstawania zadrapań na płytach, zwłaszcza dekoracyjnych, wskutek tarcia. PVC, ABS, melaminy czy drewna. Agregat napędzany jest 2 silnikami o wysokiej częstotliwości. Prędkość obrotowa 12.000 obr/min.

Agregat cykliny promieniowej.

Agregat wyposażony jest w nóż górny i dolny o promieniu R = 2 mm. Masywne żeliwne wykonanie gwarantuje niezawodne użytkowanie przez wiele lat. Agregat posiada rolkowe kopiały pionowe i poziome, które można niezależnie regulować. Noże cykliny posiadają łamacze wióra. Agregat cykliny promieniowej można w łatwy sposób wyłączyć poprzez mechaniczne pociągnięcie i zablokowanie.

Agregat cykliny klejowej

Agregat wyposażony jest w płytkowy nóż górny i dolny. Agregat posiada chromowane ślizgowe kopiały pionowe i poziome, które można niezależnie regulować. Dodatkowo dzięki sprężyną kopiały idealnie dopasowują się do płyt. Cyklina idealnie sprawdza się dla obrzeża każdej grubości.

OPCJONALNIE Z:

Agregat polerki.

Agregat polerki zamontowany na wspólnej bece z cykliną. Wyposażony w 2 niezależne silniki o mocy 0,14 kW. Średnica tarczy polerskiej – 150 mm. Agregat polerski szczególnie polecany do obrzeży PCV 2 lub 3 mm. Pod wpływem wytwarzanego ciepła i tarcia nadają okleinowanym krawędzią ostateczny błysk. Agregat jest uruchamiany z panelu sterującego.

UWAGA: Niemożliwe w kombinacji z agregatem do wręgów.

Agregat tnący z promieniem.

Piłkowy agregat obcinający z tarczą o średnicy 125 mm. Napędzany jest za pomocą silnika o mocy 0,19 kW z funkcją cięcia z promieniem R2 mm. Funkcja promienia uruchamiana jest z pulpitu sterującego za pomocą siłownika pneumatycznego.

Agregat do wręgów.

Maksymalna szerokość wręgu – 4 mm Maksymalna głębokość wręgu – 8 mm Przesunięcie od krawędzi płyty 0-20 mm Moc silnika 200 Hz – 1,1 kW Prędkość obrotowa – 12000 min-1

UWAGA: Niemożliwe w kombinacji z agregatem polerki

Doklejki drewniane.

Przygotowanie do doklejek drewnianych. Pozwala na załadunek większej ilości doklejak drewnianych bez konieczności pojedyńczego wkładania.

Wymienny zbiornik klejowy.

Wymienny zbiornik klejowy pozwala na szybką zmianę koloru lub rodzaju kleju bez konieczności czyszczenia zbiornika. Do dyspozycji są 2 typy zbiorników (kleje EVA oraz kleje PUR) w zależności od rodzaju stosowanego kleju. Wymiana odbywa się bezproblemowo w kilkadziesiąt sekund. Pojemność zbiornika 0,8 kg.

Pozostałe opcje:

• Kompletny zestaw rur do podłączenia odciągu (nr. kat. 5146070)
• Listwa grzewcza.
• Kopiały rolkowe zamiast ślizgowych.
• Możliwością dostosowania maszyny do  pracy z klejami PUR.
• Dodatkowy zbiornik klejowy dla klejów EVA.
• Dodatkowy zbiornik klejowy dla klejów PUR.
• Spryskiwacze z płynem antyadhezyjnym dla klejów PUR.

– Certyfikat CE
– Dokumentacja DTR w języku polskim
